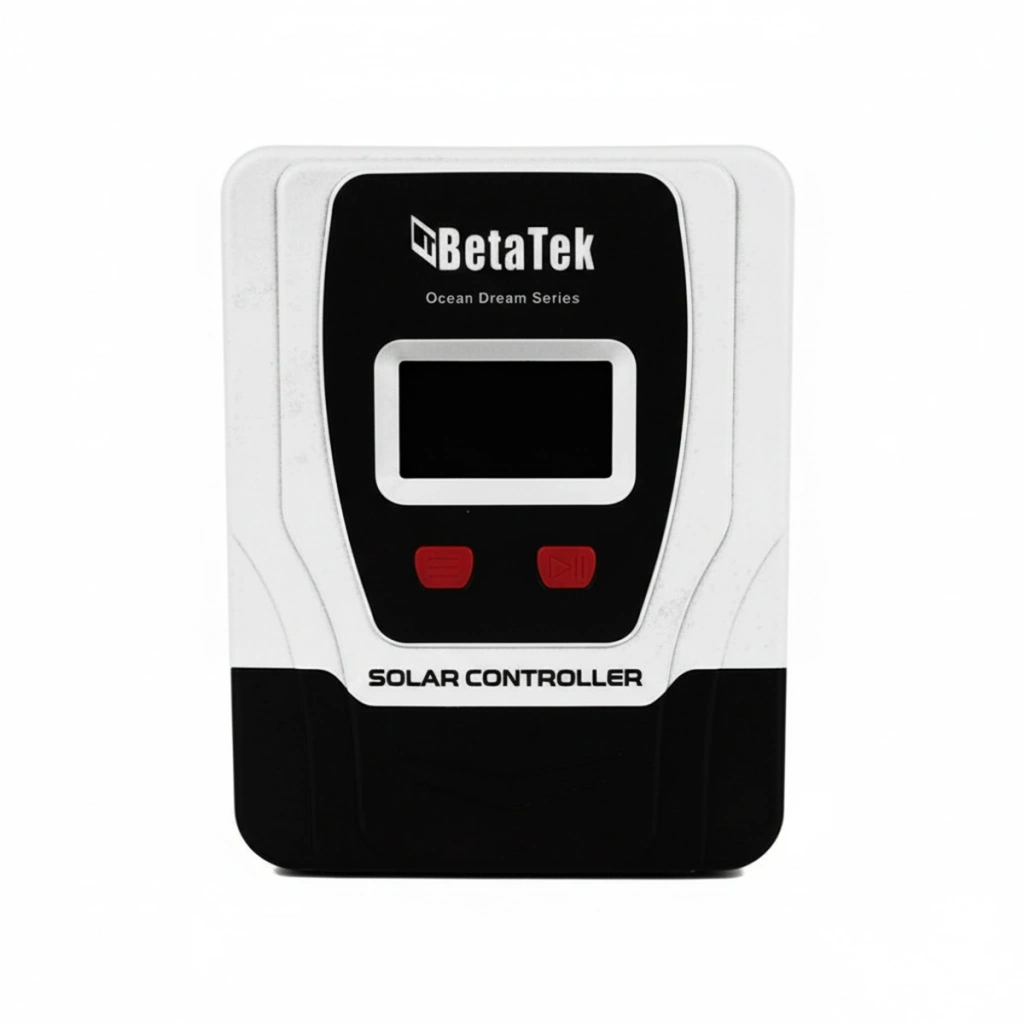

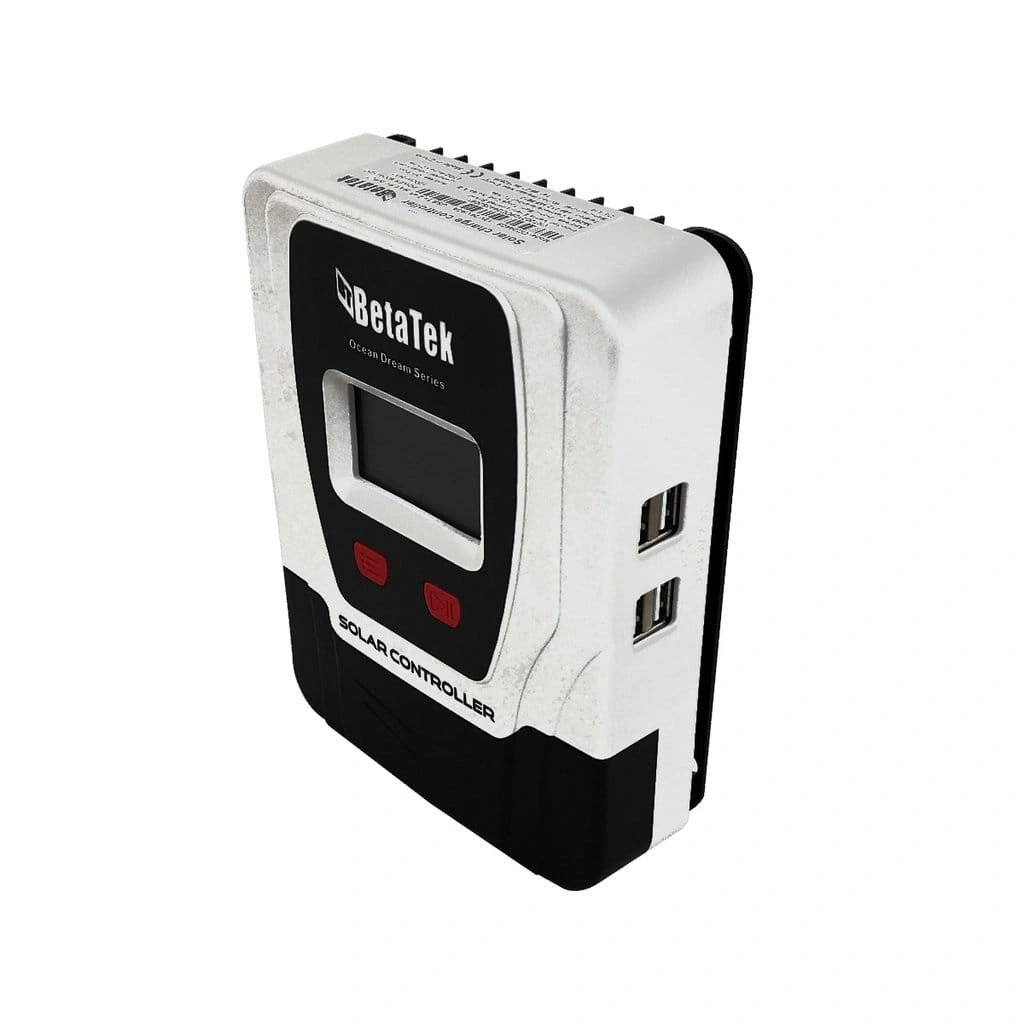

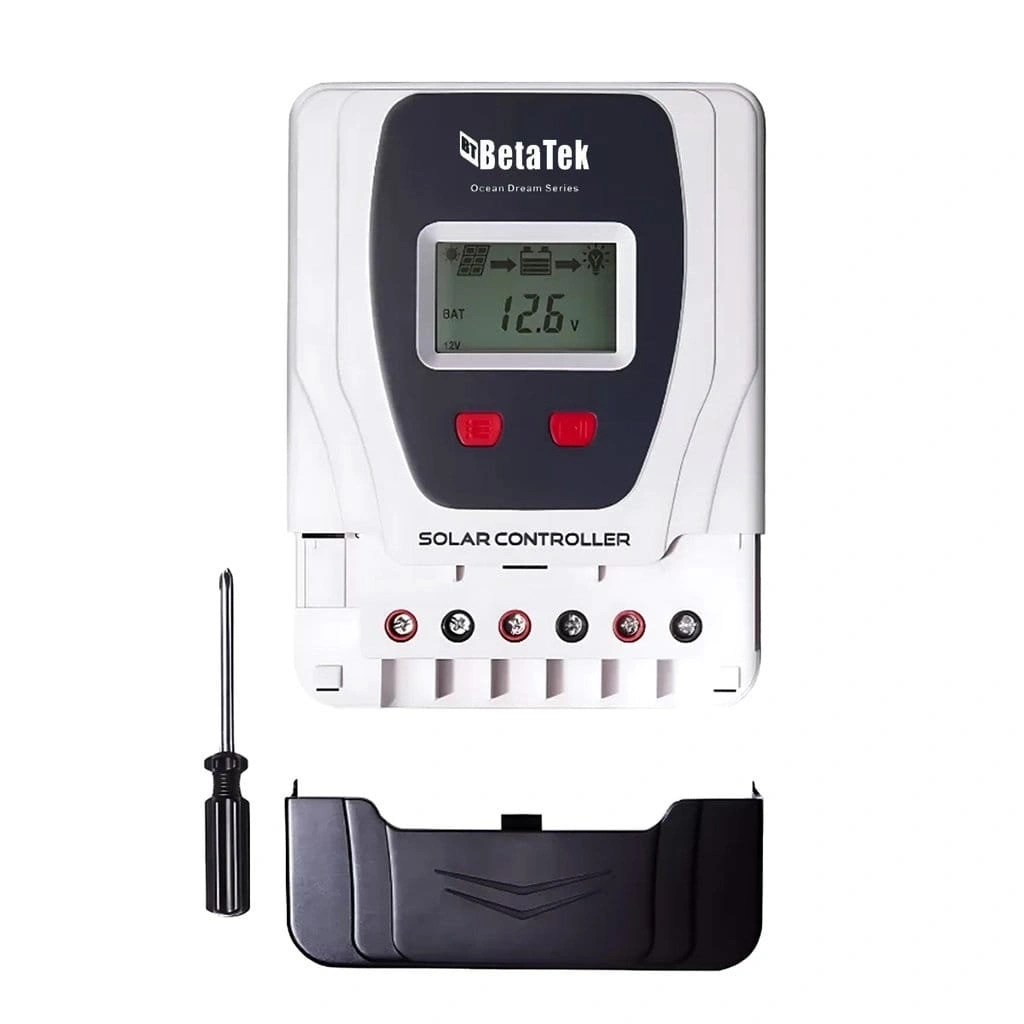

SOLAR ŞARJ KONTROL CİHAZI PWM 60A 12/24V

• Şarj Türü: PWM (Darbe Genişliği Modülasyonu)
• Nominal Şarj Akımı: 60A
• Nominal Deşarj Akımı: 60A (Bazı modellerde belirtilmiştir)
• Sistem Gerilimi: 12V / 24V DC (Otomatik tanıma)
• Nominal Güç (Maks. Panel Gücü):
  • 12V sistemde: $\approx 900W$
  • 24V sistemde: $\approx 1800W$
• Yüksüz Kayıp (Öz Tüketim): Düşük seviyede (Genellikle $<30mA$).

Akü Yönetimi ve Koruma

• Akü Tipi Desteği: FLD (Sulu), SLD (Kapalı), GEL (Jel), LI (Lityum) ve/veya diğer ayarlanabilir tipler.
• Üç Aşamalı Şarj Modu: Tam Hız (Bulk), Güçlendirme (Boost) ve Şamandıra (Floating).
• Boost Şarj Voltajı: $\approx 14.4V$ (Akü tipine göre ayarlanabilir).
• Equalizing Şarj Voltajı (Dengeleme): $\approx 14.8V$ (Sulu aküler için).
• Floating Şarj Voltajı: $\approx 13.8V$ (Akü tipine göre ayarlanabilir).
• Aşırı Voltaj Koruması: $\approx 16.0V$ (12V sistemde).
• Aşırı Deşarj Koruması (LVD): $\approx 10.7V$ (Ayarlanabilir).
• Düşük Gerilim Kurtarma (LVR): $\approx 12.6V$ (Ayarlanabilir).
• Sıcaklık Telafisi: −3.0mV/∘C/2V veya benzer katsayı ile şarjı sıcaklığa göre optimize eder.
  (Tüm voltaj değerleri 12V sistem için temeldir; 24V için $\times 2$ katlanır.)

PV ve Devre Detayları

• Maks. PV Giriş Voltajı: $\le 50V$ (PWM teknolojisi gereği düşük voltajlı panellerle kullanılır.)
• Şarj/Deşarj Gerilimi Düşüşü: Düşük seviyede ($\approx <0.2V$).
• Koruma Fonksiyonları: Aşırı akım/yük, kısa devre, ters bağlantı korumaları.
• Çalışma Sıcaklığı: −20∘C ile +60∘C arasında.

Ek Özellikler60A PWM (Darbe Genişlik Modülasyonu) şarj kontrol cihazları, güneş enerjisi sistemlerinde akü şarjını yönetmek için kullanılan, yüksek akım kapasitesine sahip, ekonomik ve güvenilir elektronik regülatörlerdir."60A" değeri, bu cihazın güneş panellerinden gelen
maksimum 60 Amperlik şarj akımını güvenle yönetebileceği anlamına
gelir. Bu kapasite, cihazı büyük ölçekli off-grid (şebekeden bağımsız)
solar sistemler için uygun bir seçenek yapar.


Temel Sistem ve Güç Bilgileri


• Şarj Türü: PWM (Darbe Genişliği Modülasyonu)
• Nominal Şarj Akımı: 60A
• Nominal Deşarj Akımı: 60A (Bazı modellerde belirtilmiştir)
• Sistem Gerilimi: 12V / 24V DC (Otomatik tanıma)
• Nominal Güç (Maks. Panel Gücü):
  • 12V sistemde: $\approx 900W$
  • 24V sistemde: $\approx 1800W$
• Yüksüz Kayıp (Öz Tüketim): Düşük seviyede (Genellikle $<30mA$).

Akü Yönetimi ve Koruma

• Akü Tipi Desteği: FLD (Sulu), SLD (Kapalı), GEL (Jel), LI (Lityum) ve/veya diğer ayarlanabilir tipler.
• Üç Aşamalı Şarj Modu: Tam Hız (Bulk), Güçlendirme (Boost) ve Şamandıra (Floating).
• Boost Şarj Voltajı: $\approx 14.4V$ (Akü tipine göre ayarlanabilir).
• Equalizing Şarj Voltajı (Dengeleme): $\approx 14.8V$ (Sulu aküler için).
• Floating Şarj Voltajı: $\approx 13.8V$ (Akü tipine göre ayarlanabilir).
• Aşırı Voltaj Koruması: $\approx 16.0V$ (12V sistemde).
• Aşırı Deşarj Koruması (LVD): $\approx 10.7V$ (Ayarlanabilir).
• Düşük Gerilim Kurtarma (LVR): $\approx 12.6V$ (Ayarlanabilir).
• Sıcaklık Telafisi: −3.0mV/∘C/2V veya benzer katsayı ile şarjı sıcaklığa göre optimize eder.
  (Tüm voltaj değerleri 12V sistem için temeldir; 24V için $\times 2$ katlanır.)

PV ve Devre Detayları

• Maks. PV Giriş Voltajı: $\le 50V$ (PWM teknolojisi gereği düşük voltajlı panellerle kullanılır.)
• Şarj/Deşarj Gerilimi Düşüşü: Düşük seviyede ($\approx <0.2V$).
• Koruma Fonksiyonları: Aşırı akım/yük, kısa devre, ters bağlantı korumaları.
• Çalışma Sıcaklığı: −20∘C ile +60∘C arasında.
