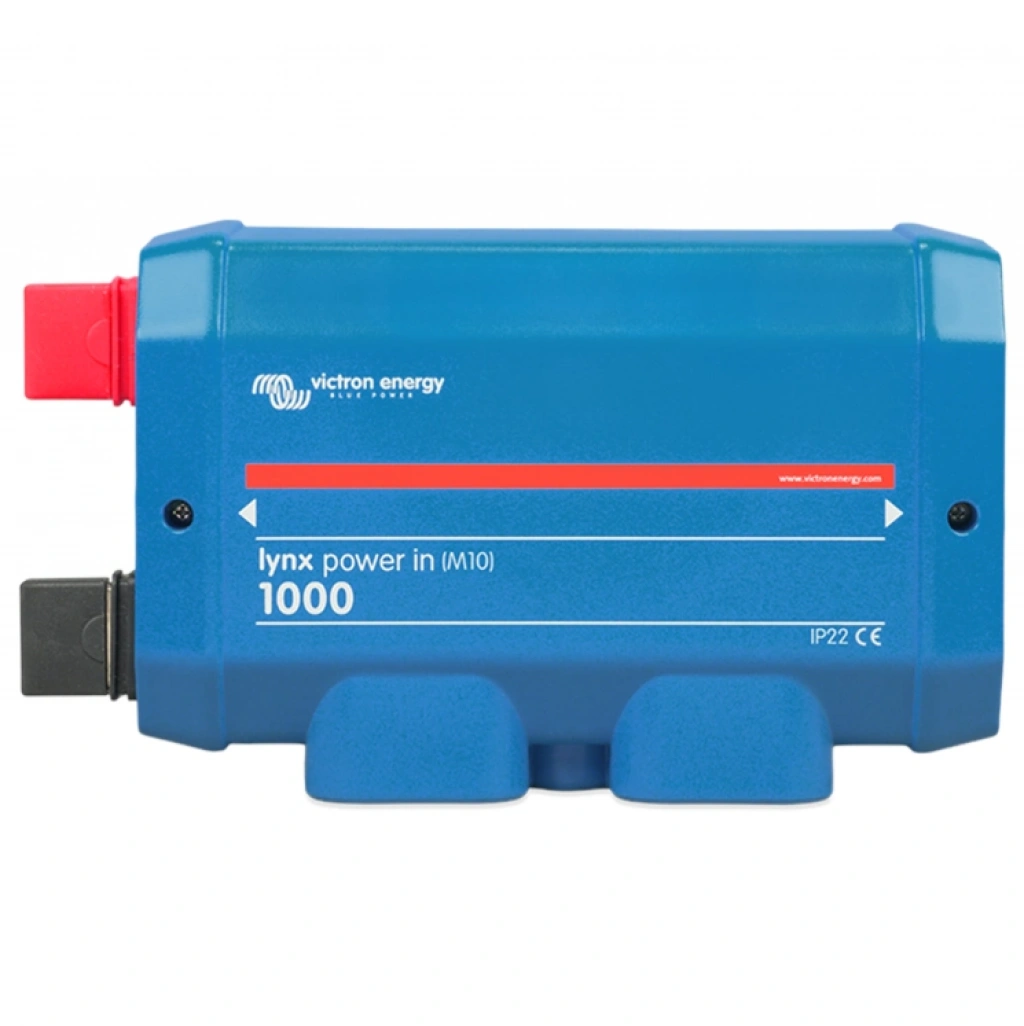

Victron Energy Lynx Power In (M10)

Victron Energy Lynx Power In (M10), DC dağıtım sistemlerinde kullanılan ve Lynx Distribution sisteminin bir parçası olan modüler bir baradır (busbar). Temel amacı; aküleri, yükleri (tüketicileri) veya şarj cihazlarını güvenli ve düzenli bir şekilde bir araya getirmektir.

İstediğiniz teknik özellikler ve detaylar aşağıda kategoriler halinde çıkarılmıştır:

1. Genel ve Elektriksel Özellikler

• Çalışma Gerilim Aralığı: 9 - 60V DC. (12V, 24V ve 48V sistemler ile tam uyumludur) .

• Nominal Akım Taşıma Kapasitesi: Sürekli 1000A DC.

• Güç Sınırları (Sistem Voltajına Göre):

  • 12V sistemlerde: 12 kW

  • 24V sistemlerde: 24 kW

  • 48V sistemlerde: 48 kW

• Bara Bağlantı Ölçüsü:M10. (Not: M10 ifadesi modüllerin birbirine bağlandığı ek yerlerindeki cıvataları belirtir. Kablo ve sigorta bağlantı noktaları standart M8'dir).

• Bağlantı Sayısı: Akü, yük veya şarj cihazı bağlamak için 4 adet pozitif ve 4 adet negatif bağlantı noktası ile birlikte 1 adet toprak bağlantısı bulunur.

2. Yapısal ve Fiziksel Özellikler

• Bara Malzemesi: Kalay kaplı bakır (Tinned copper).

• Bara Boyutları (Yükseklik x Genişlik): 8 x 30 mm.

• Kutu Malzemesi: ABS Plastik.

• Boyutlar (Yükseklik x Genişlik x Derinlik): 290 x 170 x 80 mm.

• Ağırlık: 2.1 kg.

• Koruma Sınıfı: IP22.

3. Çevresel Özellikler

• Çalışma Sıcaklığı: -40°C ile +60°C arası.

• Depolama Sıcaklığı: -40°C ile +65°C arası.

• Nem Dayanımı: Maksimum %95 (yoğuşmasız).

4. Önemli Tasarım ve Kullanım Detayları

• Sigortasız Tasarım: Lynx Power In modelinde dahili sigorta yuvaları bulunmaz. Bu nedenle bağlanan tüm akü, yük veya şarj cihazlarının harici olarak sigortalanması gerekmektedir. (Eğer dahili sigorta yuvası ve sigorta izleme özelliği istenirse Lynx Distributor modeli tercih edilmelidir).

• Modüler Genişleme: Diğer Lynx modülleriyle (Lynx Distributor, Lynx Shunt VE.Can, Lynx Smart BMS vb.) sol ve sağ taraflarından birbirine doğrudan cıvatalarla bağlanarak genişletilebilir. Ancak M10 modeller sadece M10 modellerle bağlanabilir; M8 modellerle doğrudan birbirine bağlanamaz.

• Montaj Esnekliği: Modül her yönde monte edilebilir. Ters montaj yapılması durumunda yazıların düzgün görünmesi için ürünle birlikte özel çıkartmalar (sticker) verilmektedir.

5. Sıkma Torku Değerleri (Montaj Sırasında)

• M10 Modül Bağlantı Cıvataları (Modülleri birleştirirken): 33 Nm (HQ2340XXXX seri numarasından önceki eski üretim cihazlar için 17 Nm).

• Kablo ve Sigorta Bağlantıları (M8): 14 Nm.
